Wendeplatte zum Gewindewirbeln

Akko

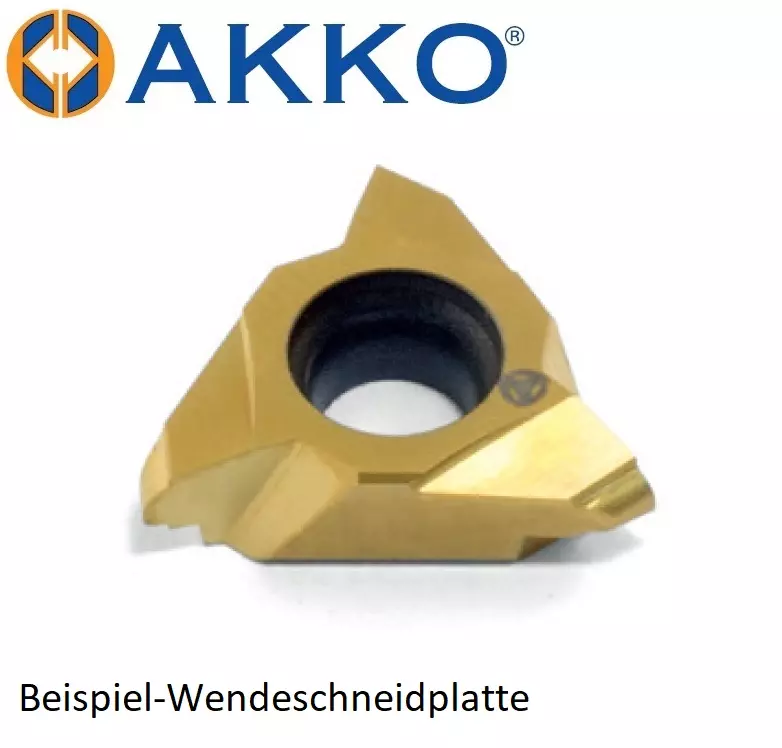

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 1.59 mm, α = 45° Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln ISO 9268 = HD4.0 Steigung = 1.59 mm e = 0.1 mm DCF = 3.97 bis 4.03 mm DCN = 2.89 bis 2.95 mm α = 45° mm β = 10° mm RE = 0.01 mm APMX = 4 mm DCX = 11.5 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 1.06 mm, α = 60° Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln ISO 5835 = HC2.9 Steigung = 1.06 mm e = 0.1 mm DCF = 2.79 bis 2.90 mm DCN = 2.03 bis 2.18 mm alpha = 60° mm DCX = mm APMX = 4 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 0.6 mm, α = 60 Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln Standard DIN13 = M3.5 Steigung = 0.6 mm DCF = 3.5 mm DCN = 2.744 mm α = 60 mm RE = 0.077 mm APMX = 4 mm DCX = 8.5 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 2.18 mm, α = 45° Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln ISO 9268 = HD4.5 Steigung = 2.18 mm e = 0.1 mm DCF = 4.47 bis 4.53 mm DCN = 2.89 bis 2.95 mm α = 45° mm β = 10° mm RE = 0.01 mm APMX = 4 mm DCX = 12 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 0.6 mm, α = 35° Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln ISO 5835 = HA2.0 Steigung = 0.6 mm e = 0.1 mm DCF = 1.85 bis 2.0 mm DCN = 1.2 bis 1.3 mm alpha = 35° mm DCX = 9 mm APMX = 4 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 1.27 mm, α = 60° Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln ISO 5835 = HC3.9 Steigung = 1.27 mm e = 0.1 mm DCF = 3.78 bis 3.91 mm DCN = 2.77 bis 2.92 mm alpha = 60° mm DCX = mm APMX = 4 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 1.27 mm, α = 60° Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln ISO 5835 = HC4.2 Steigung = 1.27 mm e = 0.1 mm DCF = 4.09 bis 4.22 mm DCN = 2.95 bis 3.25 mm alpha = 60° mm DCX = mm APMX = 4 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 1 mm, α = 35° Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln ISO 5835 = HA2.7 Steigung = 1 mm e = 0.1 mm DCF = 2.55 bis 2.7 mm DCN = 1.75 bis 1.9 mm alpha = 35° mm DCX = 9.5 mm APMX = 4 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 0.45 mm, α = 60 Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln Standard DIN13 = M2.5 Steigung = 0.45 mm DCF = 2.5 mm DCN = 1.928 mm α = 60 mm RE = 0.055 mm APMX = 4 mm DCX = 9.5 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 1.27 mm, α = 60° Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln ISO 5835 = HC3.5 Steigung = 1.27 mm e = 0.1 mm DCF = 3.43 bis 3.53 mm DCN = 2.51 bis 2.64 mm alpha = 60° mm DCX = mm APMX = 4 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 1.75 mm, α = 35° Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln ISO 5835 = HA5.0 Steigung = 1.75 mm e = 0.1 mm DCF = 4.85 bis 5.0 mm DCN = 3.35 bis 3.5 mm alpha = 35° mm DCX = 11 mm APMX = 4 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 0.4 mm, α = 60 Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln Standard DIN13 = M2 Steigung = 0.4 mm DCF = 2 mm DCN = 1.509 mm α = 60 mm RE = 0.048 mm APMX = 4 mm DCX = 9 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 1 mm, α = 60 Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln Standard DIN13 = M7.0 Steigung = 1 mm DCF = 7 mm DCN = 5.753 mm α = 60 mm RE = 0.134 mm APMX = 4 mm DCX = 13.5 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 1.5 mm, α = 35° Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln ISO 5835 = HA4.0 Steigung = 1.5 mm e = 0.1 mm DCF = 3.85 bis 4.0 mm DCN = 2.75 bis 2.9 mm alpha = 35° mm DCX = 10.5 mm APMX = 4 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko

AKKO-Wendeplatte zum Gewindewirbeln, Steigung TP = 0.5 mm, α = 60 Hartmetallsorte VK15U01 (beschichtet)

Hersteller: AKKO Wendeplatte zum Gewindewirbeln Standard DIN13 = M3 Steigung = 0.5 mm DCF = 3 mm DCN = 2.387 mm α = 60 mm RE = 0.062 mm APMX = 4 mm DCX = 10 mm Hartmetallsorte VK15U01 (beschichtet)

26,15 €*

Akko Wendeschneidplatten zum Gewindewirbeln

Was ist Gewindewirbeln?

Eine Wendeschneidplatte zum Gewindewirbeln ist eine Art von Werkzeug, das zum Schneiden von Gewinden in Werkstücken verwendet wird. Das Gewindewirbeln ist ein Verfahren, bei dem das Werkstück in Rotation versetzt wird, während das Werkzeug es bearbeitet und ein Gewinde erzeugt.

Die Wendeschneidplatte zum Gewindewirbeln besteht aus einer Schneidplatte, die mit mehreren Schneidkanten versehen ist, die zum Schneiden des Gewindes verwendet werden. Diese Schneidplatte ist austauschbar, was bedeutet, dass sie bei Bedarf einfach ausgetauscht werden kann, um die Schneidleistung zu verbessern oder die Schneidkanten zu ersetzen.

Das Gewindewirbeln mit Wendeschneidplatten bietet mehrere Vorteile gegenüber anderen Verfahren zum Schneiden von Gewinden. Zum einen ist es ein sehr effizientes Verfahren, das zu einer hohen Produktivität führt. Zum anderen ermöglicht es eine hohe Genauigkeit und eine gute Oberflächenqualität des Gewindes.

Wendeschneidplatten zum Gewindewirbeln werden in einer Vielzahl von Größen und Ausführungen hergestellt, um den Anforderungen der verschiedenen Anwendungen gerecht zu werden. Sie können auf speziellen Gewindewirbelmaschinen oder auf Mehrspindel-Drehmaschinen verwendet werden.

Insgesamt sind Wendeschneidplatten zum Gewindewirbeln eine wichtige Art von Werkzeugen, die in der Fertigungsindustrie weit verbreitet sind. Sie bieten eine effektive und effiziente Möglichkeit, Gewinde in Werkstücken zu schneiden, und ermöglichen es Unternehmen, ihre Produktivität zu steigern und ihre Fertigungskosten zu senken.
