Messerkopfaufnahmen

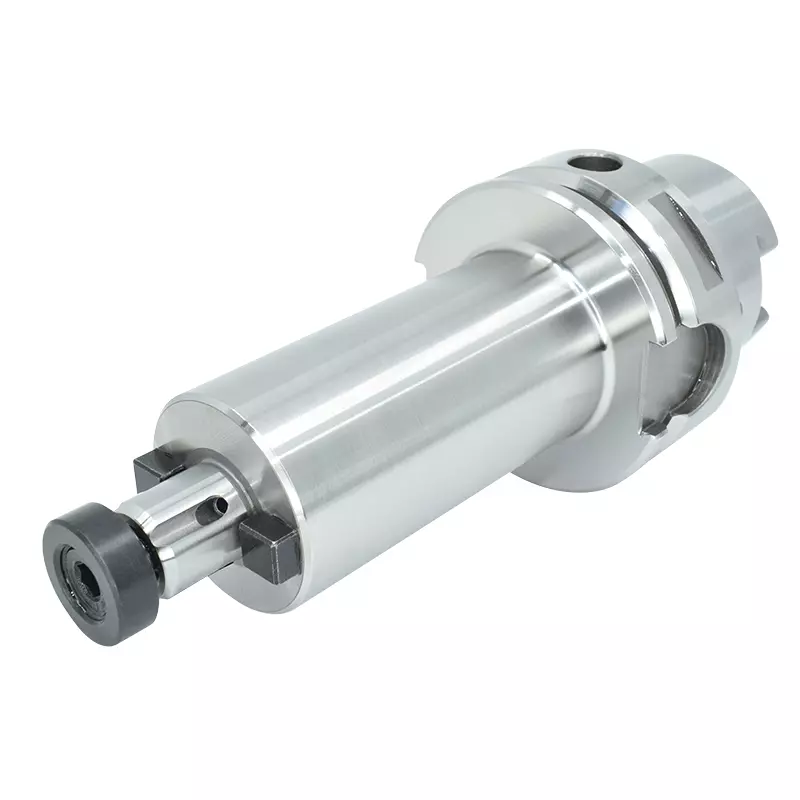

HSK-A 63 (DIN 69893-1) Messerkopfaufnahme für IK(Wuchtgüte 6.3 G 20000 RPM) Artikelbezeichnung Artikelcode HSK-A D D1 L1 L2 HSK-A 63 FMH-K16 045 6.3G 20000 SL SP.S H63AI-165-045 LC 63 16 38 45 17 HSK-A 63 FMH-K16 100 6.3G 20000 SL SP.S H63AI-165-100 LC 63 16 38 100 17 HSK-A 63 FMH-K16 160 6.3G 20000 SL SP.S H63AI-165-160 LC 63 16 38 160 17 HSK-A 63 FMH-K22 050 6.3G 20000 SL SP.S H63AI-166-050 LC 63 22 48 50 19 HSK-A 63 FMH-K22 100 6.3G 20000 SL SP.S H63AI-166-100 LC 63 22 48 100 19 HSK-A 63 FMH-K22 160 6.3G 20000 SL SP.S H63AI-166-160 LC 63 22 48 160 19 HSK-A 63 FMH-K27 055 6.3G 20000 SL SP.S H63AI-167-055 LC 63 27 58 55 21 HSK-A 63 FMH-K27 100 6.3G 20000 SL SP.S H63AI-167-100 LC 63 27 58 100 21 HSK-A 63 FMH-K27 160 6.3G 20000 SL SP.S H63AI-167-160 LC 63 27 58 160 21 HSK-A 63 FMH-K32 060 6.3G 20000 SL SP.S H63AI-168-060 LC 63 32 78 60 24 HSK-A 63 FMH-K32 100 6.3G 20000 SL SP.S H63AI-168-100 LC 63 32 78 100 24 HSK-A 63 FMH-K32 160 6.3G 20000 SL SP.S H63AI-168-160 LC 63 32 78 160 24 HSK-A 63 FMH-K40 065 6.3G 20000 SL SP.S H63AI-169-065 LC 63 40 88 65 27 HSK-A 63 FMH-K40 100 6.3G 20000 SL SP.S H63AI-169-100 LC 63 40 88 100 27 HSK-A 63 FMH-K40 160 6.3G 20000 SL SP.S H63AI-169-160 LC 63 40 88 160 27

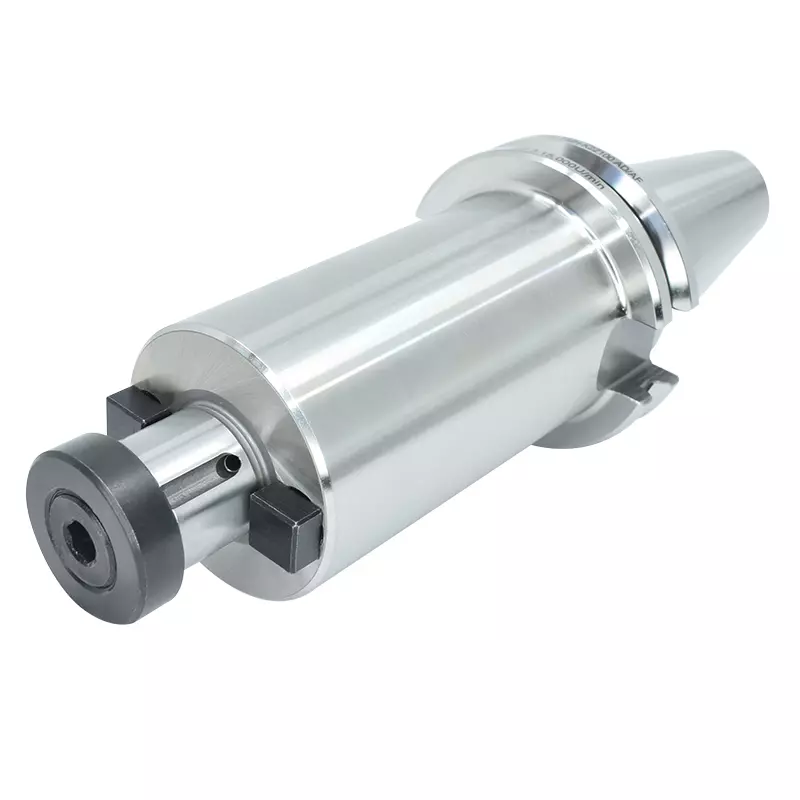

SK 40 (DIN ISO 7388-1) Messerkopfaufnahme für IK (AD+B) AD/AF Wuchtgüte 6.3 G 15000 RPM  max. Rundlauffehler <0.005mm  Artikelbezeichnung Artikelcode SK D D1 L1 L2 SK 40 FMH-K16 045 AD+B/6.3G15000 SL SP.S 41B-165-045 LC 40 16 38 45 17 SK 40 FMH-K16 100 AD+B/6.3G15000 SL SP.S 41B-165-100 LC 40 16 38 100 17 SK 40 FMH-K16 160 AD+B/6.3G15000 SL SP.S 41B-165-160 LC 40 16 38 160 17 SK 40 FMH-K22 045 AD+B/6.3G15000 SL SP.S 41B-166-045 LC 40 22 48 45 19 SK 40 FMH-K22 100 AD+B/6.3G15000 SL SP.S 41B-166-100 LC 40 22 48 100 19 SK 40 FMH-K22 160 AD+B/6.3G15000 SL SP.S 41B-166-160 LC 40 22 48 160 19 SK 40 FMH-K27 050 AD+B/6.3G15000 SL SP.S 41B-167-050 LC 40 27 58 50 21 SK 40 FMH-K27 100 AD+B/6.3G15000 SL SP.S 41B-167-100 LC 40 27 58 100 21 SK 40 FMH-K27 160 AD+B/6.3G15000 SL SP.S 41B-167-160 LC 40 27 58 160 21 SK 40 FMH-K32 055 AD+B/6.3G15000 SL SP.S 41B-168-055 LC 40 32 78 55 24 SK 40 FMH-K32 100 AD+B/6.3G15000 SL SP.S 41B-168-100 LC 40 32 78 100 24 SK 40 FMH-K32 160 AD+B/6.3G15000 SL SP.S 41B-168-160 LC 40 32 78 160 24 SK 40 FMH-K40 055 AD+B/6.3G15000 SL SP.S 41B-169-055 LC 40 40 88 55 27 SK 40 FMH-K40 100 AD+B/6.3G15000 SL SP.S 41B-169-100 LC 40 40 88 100 27 SK 40 FMH-K40 160 AD+B/6.3G15000 SL SP.S 41B-169-160 LC 40 40 88 160 27

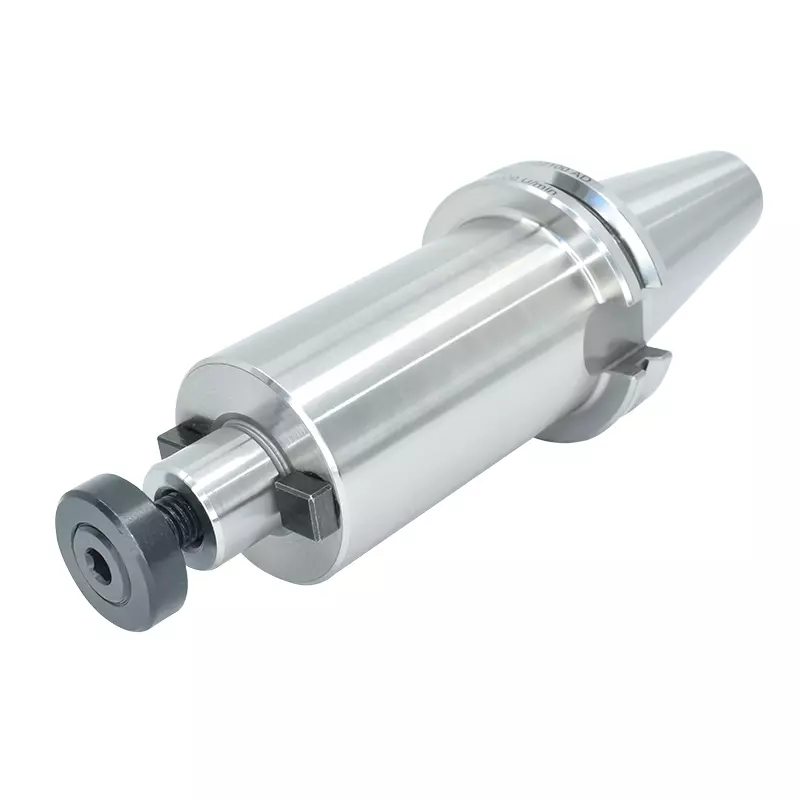

SK 40 (DIN ISO 7388-1) Messerkopfaufnahme (AD) Wuchtgüte 6.3 G 15000 RPM  max. Rundlauffehler <0.005mm  Artikelbezeichnung Artikelcode SK D D1 L1 L2 SK 40 FMH16 045 AD/6.3G15000 SL SP.S 41-165-045 LC 40 16 38 45 17 SK 40 FMH16 100 AD/6.3G15000 SL SP.S 41-165-100 LC 40 16 38 100 17 SK 40 FMH16 160 AD/6.3G15000 SL SP.S 41-165-160 LC 40 16 38 160 17 SK 40 FMH22 045 AD/6.3G15000 SL SP.S 41-166-045 LC 40 22 48 45 19 SK 40 FMH22 100 AD/6.3G15000 SL SP.S 41-166-100 LC 40 22 48 100 19 SK 40 FMH22 160 AD/6.3G15000 SL SP.S 41-166-160 LC 40 22 48 160 19 SK 40 FMH27 050 AD/6.3G15000 SL SP.S 41-167-050 LC 40 27 58 50 21 SK 40 FMH27 100 AD/6.3G15000 SL SP.S 41-167-100 LC 40 27 58 100 21 SK 40 FMH27 160 AD/6.3G15000 SL SP.S 41-167-160 LC 40 27 58 160 21 SK 40 FMH32 055 AD/6.3G15000 SL SP.S 41-168-055 LC 40 32 78 55 24 SK 40 FMH32 100 AD/6.3G15000 SL SP.S 41-168-100 LC 40 32 78 100 24 SK 40 FMH32 160 AD/6.3G15000 SL SP.S 41-168-160 LC 40 32 78 160 24 SK 40 FMH40 055 AD/6.3G15000 SL SP.S 41-169-055 LC 40 40 88 55 27 SK 40 FMH40 100 AD/6.3G15000 SL SP.S 41-169-100 LC 40 40 88 100 27 SK 40 FMH40 160 AD/6.3G15000 SL SP.S 41-169-160 LC 40 40 88 160 27

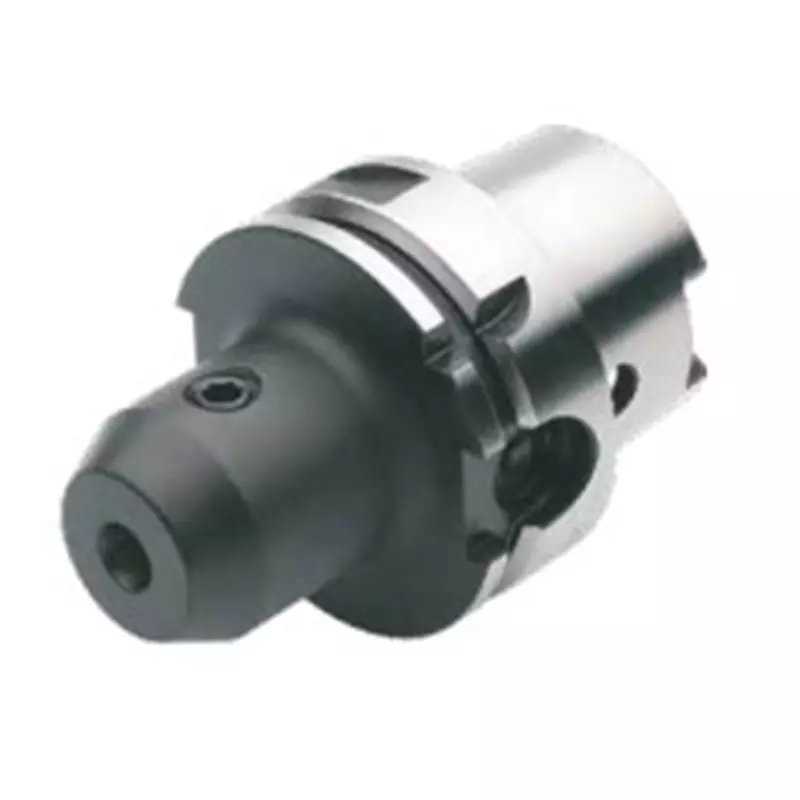

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B HSK-AVerwendung:Zum Spannen von zylinderischen Werkzeugschäften mit seitlicher Spannfläche DIN 1835 Form B (Weldon)ISO 12164-1  / DIN 69893-1 / HSK-A / Rundlaufgenauigkeit   ≤ 0,003 / G6,3 15.000 minAb d = 25 mit zwei SpannschraubenLieferumfang: Mit Spannschraube

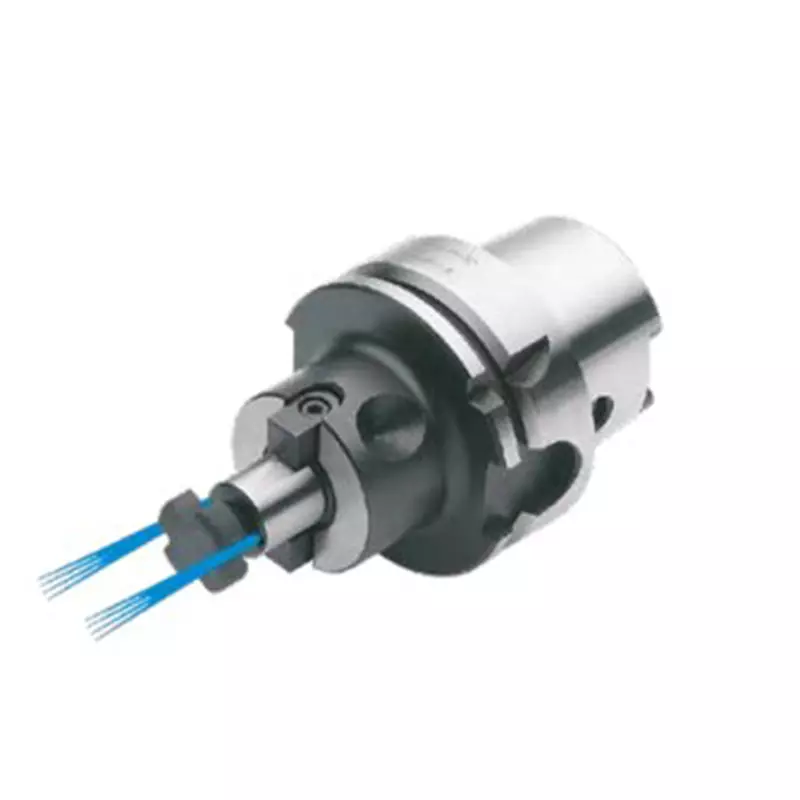

Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerter Anlagefläche und Kühlkanalbohrungen an der StirnseiteVerwendung:Zur Anwendung von Messerköpfen und Fräsern mit Quernut.ISO 12164-1 / DIN 69893-1 / HSK-A / Rundlaufgenauigkeit  ≤ 0,003 / G6,3 15.000 mind = 40: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.d = 40 / d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.Lieferumfang: Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr.Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.

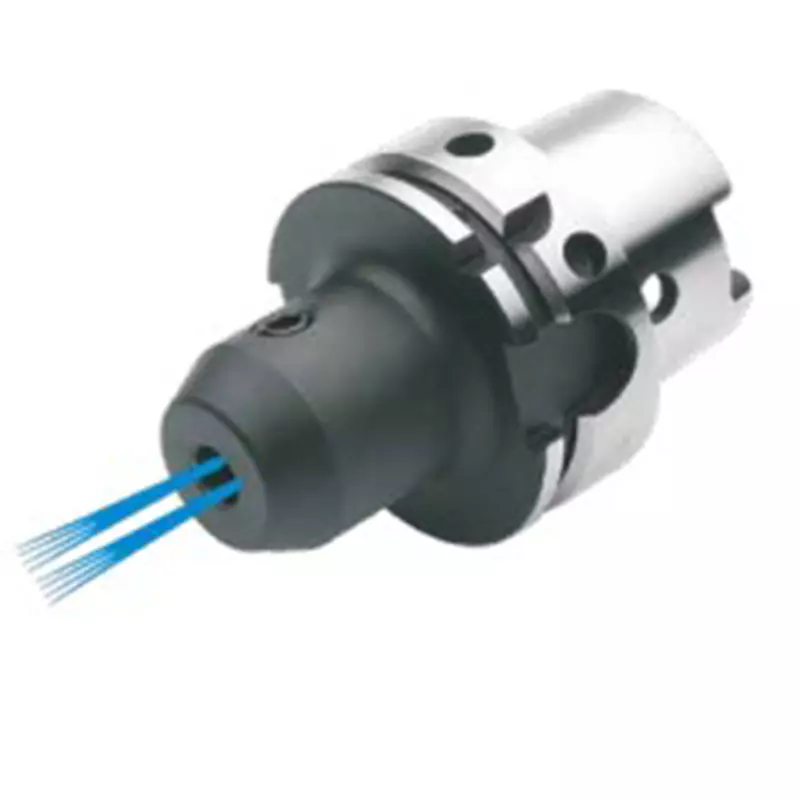

Fräseraufnahmen DIN 6359 mit Kühlkanälen für Zylinderschäfte DIN 1835-B HSK-AVerwendung:Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon)Mit Kühlkanälen für optimale Kühlung der WerkzeugschneideISO 12164-1 / DIN 69893-1 / HSK-A / Rundlaufgenauigkeit   ≤ 0,003 / G6,3 15.000 minHinweis:   Ab d = 25 mit zwei Spannschrauben                            d = 6 bis 14 mit zwei Kühlkanälen                            d = 16 bis 40 mit vier Kühlkanälen                            Für Werkzeuge mit innerer Kühlmittelzufuhr muss ein O-Ring eingesetz werdenLieferumfang: Mit Spannschraube und O-Ring

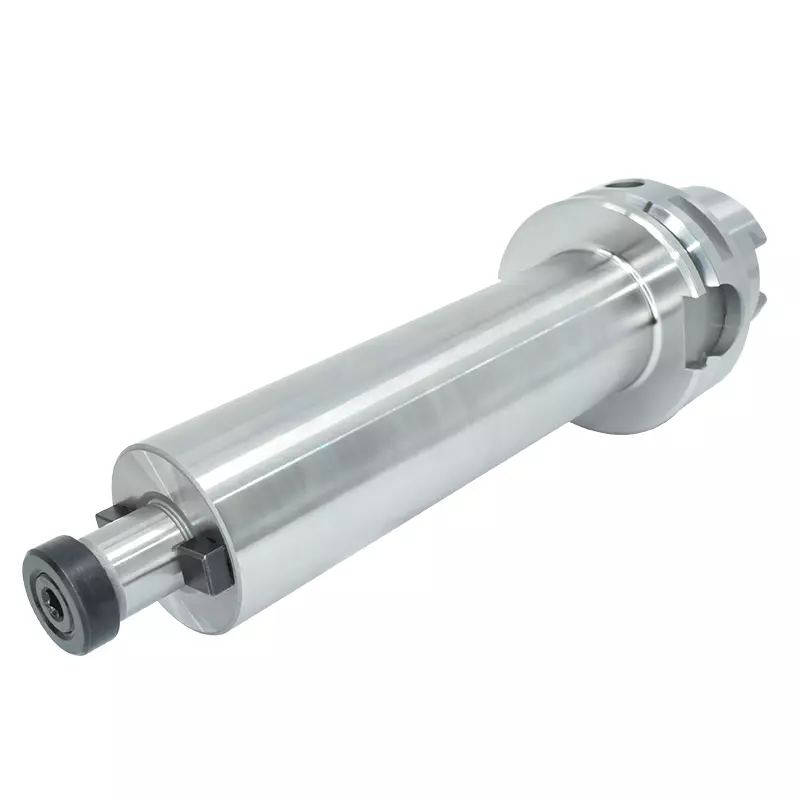

HSK-A 63 (DIN 69893-1) Messerkopfaufnahme( Wuchtgüte 6.3 G 20000 RPM) Artikelbezeichnung Artikelcode HSK-A D D1 L1 L2 HSK-A 63 FMH16 045 6.3G 20000 SL SP.S H63A-165-045 LC 63 16 38 45 17 HSK-A 63 FMH16 100 6.3G 20000 SL SP.S H63A-165-100 LC 63 16 38 100 17 HSK-A 63 FMH16 160 6.3G 20000 SL SP.S H63A-165-160 LC 63 16 38 160 17 HSK-A 63 FMH22 050 6.3G 20000 SL SP.S H63A-166-050 LC 63 22 48 50 19 HSK-A 63 FMH22 100 6.3G 20000 SL SP.S H63A-166-100 LC 63 22 48 100 19 HSK-A 63 FMH22 160 6.3G 20000 SL SP.S H63A-166-160 LC 63 22 48 160 19 HSK-A 63 FMH27 055 6.3G 20000 SL SP.S H63A-167-055 LC 63 27 58 55 21 HSK-A 63 FMH27 100 6.3G 20000 SL SP.S H63A-167-100 LC 63 27 58 100 21 HSK-A 63 FMH27 160 6.3G 20000 SL SP.S H63A-167-160 LC 63 27 58 160 21 HSK-A 63 FMH32 060 6.3G 20000 SL SP.S H63A-168-060 LC 63 32 78 60 24 HSK-A 63 FMH32 100 6.3G 20000 SL SP.S H63A-168-100 LC 63 32 78 100 24 HSK-A 63 FMH32 160 6.3G 20000 SL SP.S H63A-168-160 LC 63 32 78 160 24 HSK-A 63 FMH40 065 6.3G 20000 SL SP.S H63A-169-065 LC 63 40 88 65 27 HSK-A 63 FMH40 100 6.3G 20000 SL SP.S H63A-169-100 LC 63 40 88 100 27 HSK-A 63 FMH40 160 6.3G 20000 SL SP.S H63A-169-160 LC 63 40 88 160 27
