Schrumpffutter

HSK-A 63 (DIN 69893-1) Schrumpffutter (Wuchtgüte 2.5 G 25000 RPM) Maximaler Rundlauffehler des inneren Ø zum äußeren Kegel ist <0.003 mm  Artikelbezeichnung Artikelcode HSK-A d D1 D2 G L L1 HSK-A 63 SFH03 080 2.5G 25000 SL SFH63A-03-080 LC 63 3 10 20 - 80 13 HSK-A 63 SFH03 120 2.5G 25000 SL SFH63A-03-120 LC 63 3 10 20 - 120 13 HSK-A 63 SFH03 160 2.5G 25000 SL SFH63A-03-160 LC 63 3 10 20 - 160 13 HSK-A 63 SFH03 200 2.5G 25000 SL SFH63A-03-200 LC 63 3 10 20 - 200 13 HSK-A 63 SFH04 080 2.5G 25000 SL SFH63A-04-080 LC 63 4 15 22 - 80 14 HSK-A 63 SFH04 120 2.5G 25000 SL SFH63A-04-120 LC 63 4 15 22 - 120 14 HSK-A 63 SFH04 160 2.5G 25000 SL SFH63A-04-160 LC 63 4 15 22 - 160 14 HSK-A 63 SFH04 200 2.5G 25000 SL SFH63A-04-200 LC 63 4 15 22 - 200 14 HSK-A 63 SFH05 080 2.5G 25000 SL SFH63A-05-080 LC 63 5 15 22 - 80 14 HSK-A 63 SFH05 120 2.5G 25000 SL SFH63A-05-120 LC 63 5 15 22 - 120 14 HSK-A 63 SFH05 160 2.5G 25000 SL SFH63A-05-160 LC 63 5 15 22 - 160 14 HSK-A 63 SFH05 200 2.5G 25000 SL SFH63A-05-200 LC 63 5 15 22 - 200 14 HSK-A 63 SFH06 080 2.5G 25000 SL SFH63A-06-080 LC 63 6 21 27 M5 80 22 HSK-A 63 SFH06 120 2.5G 25000 SL SFH63A-06-120 LC 63 6 21 27 M5 120 22 HSK-A 63 SFH06 160 2.5G 25000 SL SFH63A-06-160 LC 63 6 21 27 M5 160 22 HSK-A 63 SFH06 200 2.5G 25000 SL SFH63A-06-200 LC 63 6 21 27 M5 200 22 HSK-A 63 SFH08 080 2.5G 25000 SL SFH63A-08-080 LC 63 8 21 27 M6 80 26 HSK-A 63 SFH08 120 2.5G 25000 SL SFH63A-08-120 LC 63 8 21 27 M6 120 26 HSK-A 63 SFH08 160 2.5G 25000 SL SFH63A-08-160 LC 63 8 21 27 M6 160 26 HSK-A 63 SFH08 200 2.5G25000 SL SFH63A-08-200 LC 63 8 21 27 M6 200 26 HSK-A 63 SFH10 085 2.5G 25000 SL SFH63A-10-085 LC 63 10 24 31 M8 85 31 HSK-A 63 SFH10 120 2.5G 25000 SL SFH63A-10-120 LC 63 10 24 31 M8 120 31 HSK-A 63 SFH10 160 2.5G 25000 SL SFH63A-10-160 LC 63 10 24 31 M8 160 31 HSK-A 63 SFH10 200 2.5G25000 SL SFH63A-10-200 LC 63 10 24 31 M8 200 31 HSK-A 63 SFH12 090 2.5G 25000 SL SFH63A-12-090 LC 63 12 24 31 M10 90 36 HSK-A 63 SFH12 120 2.5G 25000 SL SFH63A-12-120 LC 63 12 24 31 M10 120 36 HSK-A 63 SFH12 160 2.5G 25000 SL SFH63A-12-160 LC 63 12 24 31 M10 160 36 HSK-A 63 SFH12 200 2.5G25000 SL SFH63A-12-200 LC 63 12 24 31 M10 200 36 HSK-A 63 SFH14 090 2.5G 25000 SL SFH63A-14-090 LC 63 14 27 34 M10 90 36 HSK-A 63 SFH14 120 2.5G 25000 SL SFH63A-14-120 LC 63 14 27 34 M10 120 36 HSK-A 63 SFH14 160 2.5G 25000 SL SFH63A-14-160 LC 63 14 27 34 M10 160 36 HSK-A 63 SFH14 200 2.5G25000 SL SFH63A-14-200 LC 63 14 27 34 M10 200 36 HSK-A 63 SFH16 095 2.5G 25000 SL SFH63A-16-095 LC 63 16 27 34 M12 95 39 HSK-A 63 SFH16 120 2.5G 25000 SL SFH63A-16-120 LC 63 16 27 34 M12 120 39 HSK-A 63 SFH16 160 2.5G 25000 SL SFH63A-16-160 LC 63 16 27 34 M12 160 39 HSK-A 63 SFH16 200 2.5G25000 SL SFH63A-16-200 LC 63 16 27 34 M12 200 39 HSK-A 63 SFH18 095 2.5G 25000 SL SFH63A-18-095 LC 63 18 33 40 M12 95 39 HSK-A 63 SFH18 120 2.5G 25000 SL SFH63A-18-120 LC 63 18 33 40 M12 120 39 HSK-A 63 SFH18 160 2.5G 25000 SL SFH63A-18-160 LC 63 18 33 40 M12 160 39 HSK-A 63 SFH18 200 2.5G25000 SL SFH63A-18-200 LC 63 18 33 40 M12 200 39 HSK-A 63 SFH20 100 2.5G 25000 SL SFH63A-20-100 LC 63 20 33 40 M16 100 41 HSK-A 63 SFH20 120 2.5G 25000 SL SFH63A-20-120 LC 63 20 33 40 M16 120 41 HSK-A 63 SFH20 160 2.5G 25000 SL SFH63A-20-160 LC 63 20 33 40 M16 160 41 HSK-A 63 SFH20 200 2.5G25000 SL SFH63A-20-200 LC 63 20 33 40 M16 200 41 HSK-A 63 SFH25 115 2.5G 25000 SL SFH63A-25-115 LC 63 25 44 53 M16 115 47 HSK-A 63 SFH25 120 2.5G 25000 SL SFH63A-25-120 LC 63 25 44 53 M16 120 47 HSK-A 63 SFH25 160 2.5G 25000 SL SFH63A-25-160 LC 63 25 44 53 M16 160 47 HSK-A 63 SFH25 200 2.5G25000 SL SFH63A-25-200 LC 63 25 44 53 M16 200 47 HSK-A 63 SFH32 120 2.5G 25000 SL SFH63A-32-120 LC 63 32 44 53 M16 120 51 HSK-A 63 SFH32 160 2.5G 25000 SL SFH63A-32-160 LC 63 32 44 53 M16 160 51 HSK-A 63 SFH32 200 2.5G25000 SL SFH63A-32-200 LC 63 32 44 53 M16 200 51

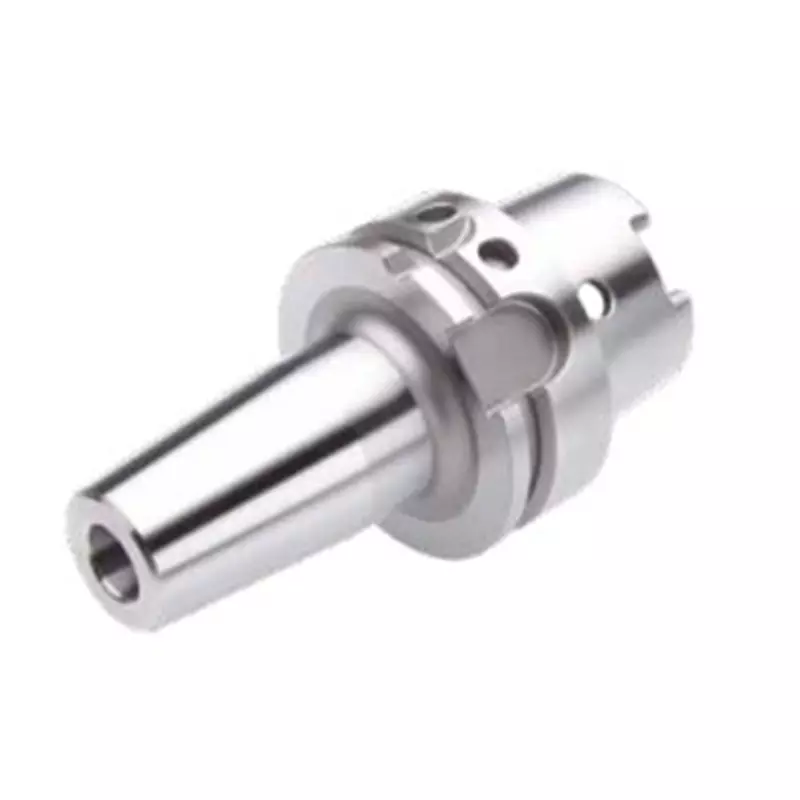

Schrumpffutter zum Spannen von HM und HSS Werkzeugschäften HSK-AVerwendung:Zur Aufnahme von Werkzeugen mit ZylinderschaftISO 12164-1 / DIN 69893-1 / HSK-A / Rundlaufgenauigkeit  ≤ 0,003 / G6,3 15.000minFür Ø 3, 4 und 5mm nur HartmetallschäfteverwedenAufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignetSchafttoleranz bei Ø 3, 4 und 5mm = h4, bei Ø 6 - Ø 32mm = h6l1 = max- Einstecktiefel2 = max. Verstellweg

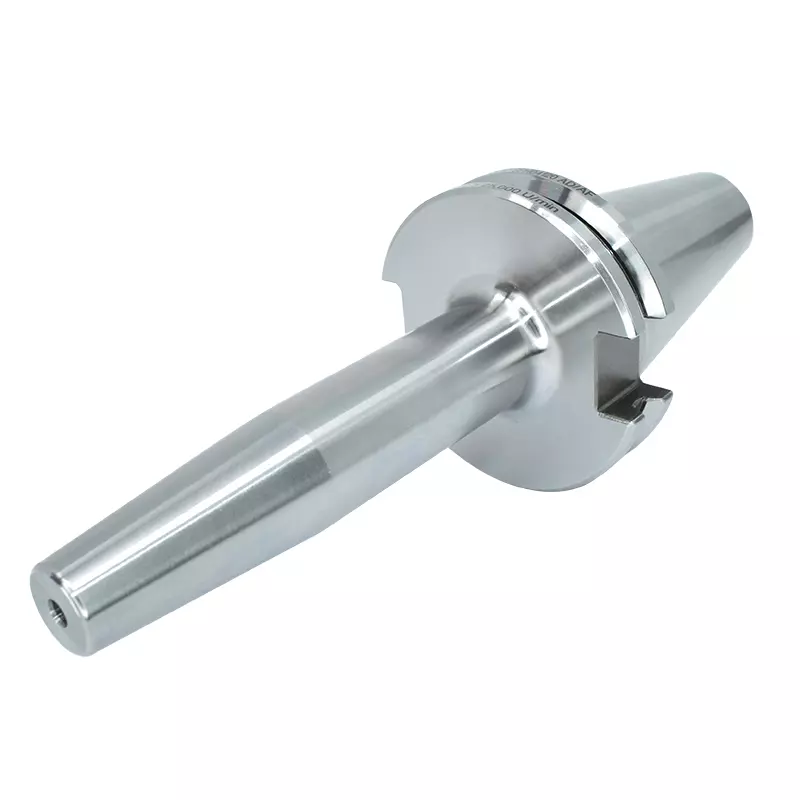

SK 40 (DIN ISO 7388-1) Schrumpffutter (AD+B) AD/AF (Wuchtgüte 2.5 G 25000 RPM) Maximaler Rundlauffehler des inneren Ø zum äußeren Kegel ist <0.003 mm Artikelbezeichnung Artikelcode SK d D1 D2 G L L1 SK 40 SFH03 080 AD+B/2.5G 25000 SL SFS-41-03-080 LC 40 3 10 20 - 80 13 SK 40 SFH03 120 AD+B/2.5G 25000 SL SFS-41-03-120 LC 40 3 10 20 - 120 13 SK 40 SFH03 160 AD+B/2.5G 25000 SL SFS-41-03-160 LC 40 3 10 20 - 160 13 SK40 SFH03 200 AD+B/2.5G 25000 SL SFS-41-03-200 LC 40 3 10 20 - 200 13 SK 40 SFH04 080 AD+B/2.5G 25000 SL SFS-41-04-080 LC 40 4 15 22 - 80 14 SK 40 SFH04 120 AD+B/2.5G 25000 SL SFS-41-04-120 LC 40 4 15 22 - 120 14 SK 40 SFH04 160 AD+B/2.5G 25000 SL SFS-41-04-160 LC 40 4 15 22 - 160 14 SK40 SFH04 200 AD+B/2.5G 25000 SL SFS-41-04-200 LC 40 4 15 22 - 200 14 SK 40 SFH05 080 AD+B/2.5G 25000 SL SFS-41-05-080 LC 40 5 15 22 - 80 14 SK 40 SFH05 120 AD+B/2.5G 25000 SL SFS-41-05-120 LC 40 5 15 22 - 120 14 SK 40 SFH05 160 AD+B/2.5G 25000 SL SFS-41-05-160 LC 40 5 15 22 - 160 14 SK40 SFH05 200 AD+B/2.5G 25000 SL SFS-41-05-200 LC 40 5 15 22 - 200 14 SK 40 SFH06 080 AD+B/2.5G 25000 SL SFS-41-06-080 LC 40 6 21 27 M5 80 22 SK 40 SFH06 120 AD+B/2.5G 25000 SL SFS-41-06-120 LC 40 6 21 27 M5 120 22 SK 40 SFH06 160 AD+B/2.5G 25000 SL SFS-41-06-160 LC 40 6 21 27 M5 160 22 SK40 SFH06 200 AD+B/2.5G 25000 SL SFS-41-06-200 LC 40 6 21 27 M5 200 22 SK 40 SFH08 080 AD+B/2.5G 25000 SL SFS-41-08-080 LC 40 8 21 27 M6 80 26 SK 40 SFH08 120 AD+B/2.5G 25000 SL SFS-41-08-120 LC 40 8 21 27 M6 120 26 SK 40 SFH08 160 AD+B/2.5G 25000 SL SFS-41-08-160 LC 40 8 21 27 M6 160 26 SK40 SFH08 200 AD+B/2.5G 25000 SL SFS-41-08-200 LC 40 8 21 27 M6 200 26 SK 40 SFH10 080 AD+B/2.5G 25000 SL SFS-41-10-080 LC 40 10 24 31 M8 80 31 SK 40 SFH10 120 AD+B/2.5G 25000 SL SFS-41-10-120 LC 40 10 24 31 M8 120 31 SK 40 SFH10 160 AD+B/2.5G 25000 SL SFS-41-10-160 LC 40 10 24 31 M8 160 31 SK40 SFH10 200 AD+B/2.5G 25000 SL SFS-41-10-200 LC 40 10 24 31 M8 200 31 SK 40 SFH12 080 AD+B/2.5G 25000 SL SFS-41-12-080 LC 40 12 24 31 M10 80 36 SK 40 SFH12 120 AD+B/2.5G 25000 SL SFS-41-12-120 LC 40 12 24 31 M10 120 36 SK 40 SFH12 160 AD+B/2.5G 25000 SL SFS-41-12-160 LC 40 12 24 31 M10 160 36 SK40 SFH12 200 AD+B/2.5G 25000 SL SFS-41-12-200 LC 40 12 24 31 M10 200 36 SK 40 SFH14 080 AD+B/2.5G 25000 SL SFS-41-14-080 LC 40 14 27 34 M10 80 36 SK 40 SFH14 120 AD+B/2.5G 25000 SL SFS-41-14-120 LC 40 14 27 34 M10 120 36 SK 40 SFH14 160 AD+B/2.5G 25000 SL SFS-41-14-160 LC 40 14 27 34 M10 160 36 SK40 SFH14 200 AD+B/2.5G 25000 SL SFS-41-14-200 LC 40 14 27 34 M10 200 36 SK 40 SFH16 080 AD+B/2.5G 25000 SL SFS-41-16-080 LC 40 16 27 34 M12 80 39 SK 40 SFH16 120 AD+B/2.5G 25000 SL SFS-41-16-120 LC 40 16 27 34 M12 120 39 SK 40 SFH16 160 AD+B/2.5G 25000 SL SFS-41-16-160 LC 40 16 27 34 M12 160 39 SK40 SFH16 200 AD+B/2.5G 25000 SL SFS-41-16-200 LC 40 16 27 34 M12 200 39 SK 40 SFH18 080 AD+B/2.5G 25000 SL SFS-41-18-080 LC 40 18 33 40 M12 80 39 SK 40 SFH18 120 AD+B/2.5G 25000 SL SFS-41-18-120 LC 40 18 33 40 M12 120 39 SK 40 SFH18 160 AD+B/2.5G 25000 SL SFS-41-18-160 LC 40 18 33 40 M12 160 39 SK40 SFH18 200 AD+B/2.5G 25000 SL SFS-41-18-200 LC 40 18 33 40 M12 200 39 SK 40 SFH20 080 AD+B/2.5G 25000 SL SFS-41-20-080 LC 40 20 33 40 M16 80 41 SK 40 SFH20 120 AD+B/2.5G 25000 SL SFS-41-20-120 LC 40 20 33 40 M16 120 41 SK 40 SFH20 160 AD+B/2.5G 25000 SL SFS-41-20-160 LC 40 20 33 40 M16 160 41 SK40 SFH20 200 AD+B/2.5G 25000 SL SFS-41-20-200 LC 40 20 33 40 M16 200 41 SK 40 SFH25 100 AD+B/2.5G 25000 SL SFS-41-25-100 LC 40 25 44 53 M16 100 47 SK 40 SFH25 120 AD+B/2.5G 25000 SL SFS-41-25-120 LC 40 25 44 53 M16 120 47 SK 40 SFH25 160 AD+B/2.5G 25000 SL SFS-41-25-160 LC 40 25 44 53 M16 160 47 SK40 SFH25 200 AD+B/2.5G 25000 SL SFS-41-25-200 LC 40 25 44 53 M16 200 47 SK 40 SFH32 100 AD+B/2.5G 25000 SL SFS-41-32-100 LC 40 32 44 53 M16 100 51 SK 40 SFH32 120 AD+B/2.5G 25000 SL SFS-41-32-120 LC 40 32 44 53 M16 120 51 SK 40 SFH32 160 AD+B/2.5G 25000 SL SFS-41-32-160 LC 40 32 44 53 M16 160 51 SK40 SFH32 200 AD+B/2.5G 25000 SL SFS-41-32-200 LC 40 32 44 53 M16 200 51
