HSK Aufnahmen

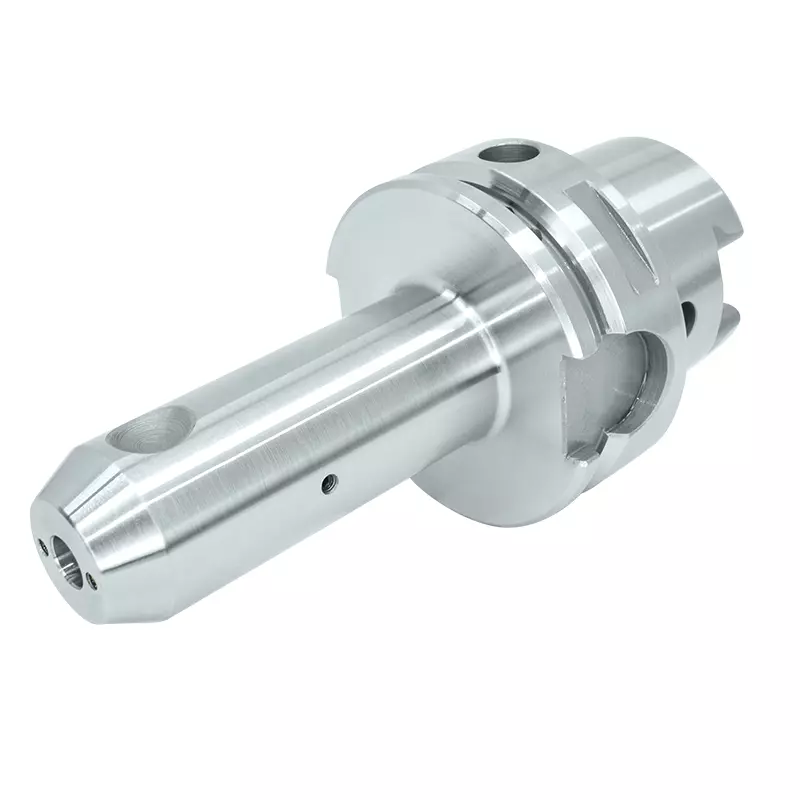

HSK-A 63 (DIN 69893 - 1) Weldon KKB ( Wuchtgüte 2.5 G 25000 RPM)Maximaler Rundlauffehler des inneren Ø zum äußeren Kegel ist <0.005 mm Artikelbezeichnung Artikelcode HSK-A d D1 G L L1 Anzahl Schrauben HSK-A 63 WE06 065 FCC 2.5G 25000 SL H63A-06-065 KKB LC 63 6 25 M6 65 35 1 HSK-A 63 WE06 100 FCC 2.5G 25000 SL H63A-06-100 KKB LC 63 6 25 M6 100 35 1 HSK-A 63 WE06 160 FCC 2.5G 25000 SL H63A-06-160 KKB LC 63 6 25 M6 160 35 1 HSK-A 63 WE08 065 FCC 2.5G 25000 SL H63A-08-065 KKB LC 63 8 28 M8 65 35 1 HSK-A 63 WE08 100 FCC 2.5G 25000 SL H63A-08-100 KKB LC 63 8 28 M8 100 35 1 HSK-A 63 WE08 160 FCC 2.5G 25000 SL H63A-08-160 KKB LC 63 8 28 M8 160 35 1 HSK-A 63 WE10 065 FCC 2.5G 25000 SL H63A-10-065 KKB LC 63 10 35 M10 65 39 1 HSK-A 63 WE10 100 FCC 2.5G 25000 SL H63A-10-100 KKB LC 63 10 35 M10 100 39 1 HSK-A 63 WE10 160 FCC 2.5G 25000 SL H63A-10-160 KKB LC 63 10 35 M10 160 39 1 HSK-A 63 WE12 080 FCC 2.5G 25000 SL H63A-12-080 KKB LC 63 12 42 M12 80 44 1 HSK-A 63 WE12 100 FCC 2.5G 25000 SL H63A-12-100 KKB LC 63 12 42 M12 100 44 1 HSK-A 63 WE12 160 FCC 2.5G 25000 SL H63A-12-160 KKB LC 63 12 42 M12 160 44 1 HSK-A 63 WE14 080 FCC 2.5G 25000 SL H63A-14-080 KKB LC 63 14 44 M12 80 44 1 HSK-A 63 WE14 100 FCC 2.5G 25000 SL H63A-14-100 KKB LC 63 14 44 M12 100 44 1 HSK-A 63 WE14 160 FCC 2.5G 25000 SL H63A-14-160 KKB LC 63 14 44 M12 160 44 1 HSK-A 63 WE16 080 FCC 2.5G 25000 SL H63A-16-080 KKB LC 63 16 48 M14 80 47 1 HSK-A 63 WE16 100 FCC 2.5G 25000 SL H63A-16-100 KKB LC 63 16 48 M14 100 47 1 HSK-A 63 WE16 160 FCC 2.5G 25000 SL H63A-16-160 KKB LC 63 16 48 M14 160 47 1 HSK-A 63 WE18 080 FCC 2.5G 25000 SL H63A-18-080 KKB LC 63 18 50 M14 80 47 1 HSK-A 63 WE18 100 FCC 2.5G 25000 SL H63A-18-100 KKB LC 63 18 50 M14 100 47 1 HSK-A 63 WE18 160 FCC 2.5G 25000 SL H63A-18-160 KKB LC 63 18 50 M14 160 47 1 HSK-A 63 WE20 080 FCC 2.5G 25000 SL H63A-20-080 KKB LC 63 20 52 M16 80 49 1 HSK-A 63 WE20 100 FCC 2.5G 25000 SL H63A-20-100 KKB LC 63 20 52 M16 100 49 1 HSK-A 63 WE20 160 FCC 2.5G 25000 SL H63A-20-160 KKB LC 63 20 52 M16 160 49 1 HSK-A 63 WE25 110 FCC 2.5G 25000 SL H63A-25-110 KKB LC 63 25 65 M18X2 110 54 2 HSK-A 63 WE25 160 FCC 2.5G 25000 SL H63A-25-160 KKB LC 63 25 65 M18X2 160 54 2 HSK-A 63 WE32 110 FCC 2.5G 25000 SL H63A-32-110 KKB LC 63 32 72 M20X2 110 58 2 HSK-A 63 WE32 160 FCC 2.5G 25000 SL H63A-32-160 KKB LC 63 32 72 M20X2 160 58 2 HSK-A 63 WE40 125 FCC 2.5G 25000 SL H63A-40-125 KKB LC 63 40 80 M20X2 125 68 2 HSK-A 63 WE40 160 FCC 2.5G 25000 SL H63A-40-160 KKB LC 63 40 80 M20X2 160 68 2

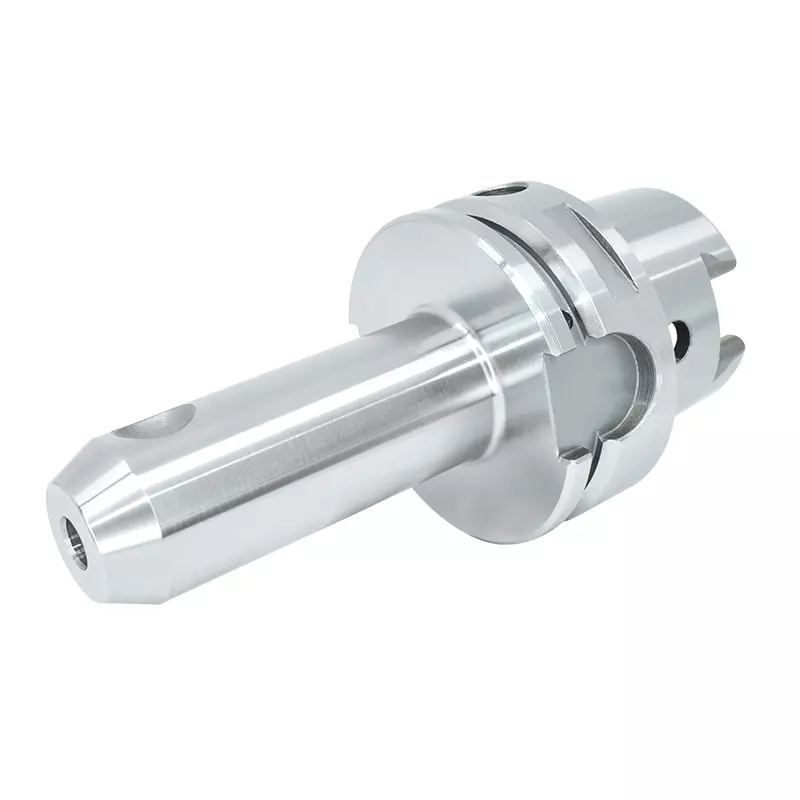

HSK-A 63 (DIN 69893-1) Weldon (Wuchtgüte 6.3 G 20000 RPM) Maximaler Rundlauffehler des inneren Ø zum äußeren Kegel ist < 0.005 mm Artikelbezeichnung Artikelcode HSK-A d D1 G L L1 Anzahl Schrauben HSK-A 63 WE06 065 6.3G 20000 SL H63A-06-065 LC 63 6 25 M6 65 35 1 HSK-A 63 WE06 100 6.3G 20000 SL H63A-06-100 LC 63 6 25 M6 100 35 1 HSK-A 63 WE06 160 6.3G 20000 SL H63A-06-160 LC 63 6 25 M6 160 35 1 HSK-A 63 WE08 065 6.3G 20000 SL H63A-08-065 LC 63 8 28 M8 65 35 1 HSK-A 63 WE08 100 6.3G 20000 SL H63A-08-100 LC 63 8 28 M8 100 35 1 HSK-A 63 WE08 160 6.3G 20000 SL H63A-08-160 LC 63 8 28 M8 160 35 1 HSK-A 63 WE10 065 6.3G 20000 SL H63A-10-065 LC 63 10 35 M10 65 39 1 HSK-A 63 WE10 100 6.3G 20000 SL H63A-10-100 LC 63 10 35 M10 100 39 1 HSK-A 63 WE10 160 6.3G 20000 SL H63A-10-160 LC 63 10 35 M10 160 39 1 HSK-A 63 WE12 080 6.3G 20000 SL H63A-12-080 LC 63 12 42 M12 80 44 1 HSK-A 63 WE12 100 6.3G 20000 SL H63A-12-100 LC 63 12 42 M12 100 44 1 HSK-A 63 WE12 160 6.3G 20000 SL H63A-12-160 LC 63 12 42 M12 160 44 1 HSK-A 63 WE14 080 6.3G 20000 SL H63A-14-080 LC 63 14 44 M12 80 44 1 HSK-A 63 WE14 100 6.3G 20000 SL H63A-14-100 LC 63 14 44 M12 100 44 1 HSK-A 63 WE14 160 6.3G 20000 SL H63A-14-160 LC 63 14 44 M12 160 44 1 HSK-A 63 WE16 080 6.3G 20000 SL H63A-16-080 LC 63 16 48 M14 80 47 1 HSK-A 63 WE16 100 6.3G 20000 SL H63A-16-100 LC 63 16 48 M14 100 47 1 HSK-A 63 WE16 160 6.3G 20000 SL H63A-16-160 LC 63 16 48 M14 160 47 1 HSK-A 63 WE18 080 6.3G 20000 SL H63A-18-080 LC 63 18 50 M14 80 47 1 HSK-A 63 WE18 100 6.3G 20000 SL H63A-18-100 LC 63 18 50 M14 100 47 1 HSK-A 63 WE18 160 6.3G 20000 SL H63A-18-160 LC 63 18 50 M14 160 47 1 HSK-A 63 WE 20 080 6.3G 20000 SL H63A-20-080 LC 63 20 52 M16 80 49 1 HSK-A 100 WE 06 160 6.3G 20000 SL H100A-06-160 LC 100 6 25 M6 160 35 1 HSK-A 100 WE 08 080 6.3G 20000 SL H100A-08-080 LC 100 8 28 M8 80 35 1 HSK-A 100 WE 08 160 6.3G 20000 SL H100A-08-160 LC 100 8 28 M8 160 35 1 HSK-A 100 WE 10 080 6.3G 20000 SL H100A-10-080 LC 100 10 35 M10 80 39 1 HSK-A 100 WE 10 160 6.3G 20000 SL H100A-10-160 LC 100 10 35 M10 160 39 1 HSK-A 100 WE 12 100 6.3G 20000 SL H100A-12-100 LC 100 12 42 M12 100 44 1 HSK-A 100 WE 12 160 6.3G 20000 SL H100A-12-160 LC 100 12 42 M12 160 44 1 HSK-A 100 WE 14 100 6.3G 20000 SL H100A-14-100 LC 100 14 44 M12 100 44 1 HSK-A 100 WE 14 160 6.3G 20000 SL H100A-14-160 LC 100 14 44 M12 160 44 1 HSK-A 100 WE 16 100 6.3G 20000 SL H100A-16-100 LC 100 16 48 M14 100 47 1 HSK-A 100 WE 16 160 6.3G 20000 SL H100A-16-160 LC 100 16 48 M14 160 47 1 HSK-A 100 WE 18 100 6.3G 20000 SL H100A-18-100 LC 100 18 50 M14 100 47 1 HSK-A 100 WE 18 160 6.3G 20000 SL H100A-18-160 LC 100 18 50 M14 160 47 1 HSK-A 100 WE 20 100 6.3G 20000 SL H100A-20-100 LC 100 20 52 M16 100 49 1 HSK-A 100 WE 20 160 6.3G 20000 SL H100A-20-160 LC 100 20 52 M16 160 49 1 HSK-A 100 WE 25 100 6.3G 20000 SL H100A-25-100 LC 100 25 65 M18X2 100 54 2 HSK-A 100 WE 25 160 6.3G 20000 SL H100A-25-160 LC 100 25 65 M18X2 160 54 2 HSK-A 100 WE 32 120 6.3G 20000 SL H100A-32-120 LC 100 32 72 M20X2 120 58 2 HSK-A 100 WE 32 160 6.3G 20000 SL H100A-32-160 LC 100 32 72 M20X2 160 58 2 HSK-A 100 WE 40 120 6.3G 20000 SL H100A-40-120 LC 100 40 80 M20X2 120 68 2 HSK-A 100 WE 50 130 6.3G 20000 SL H100A-50-130 LC 100 50 100 M24X2 130 78 2

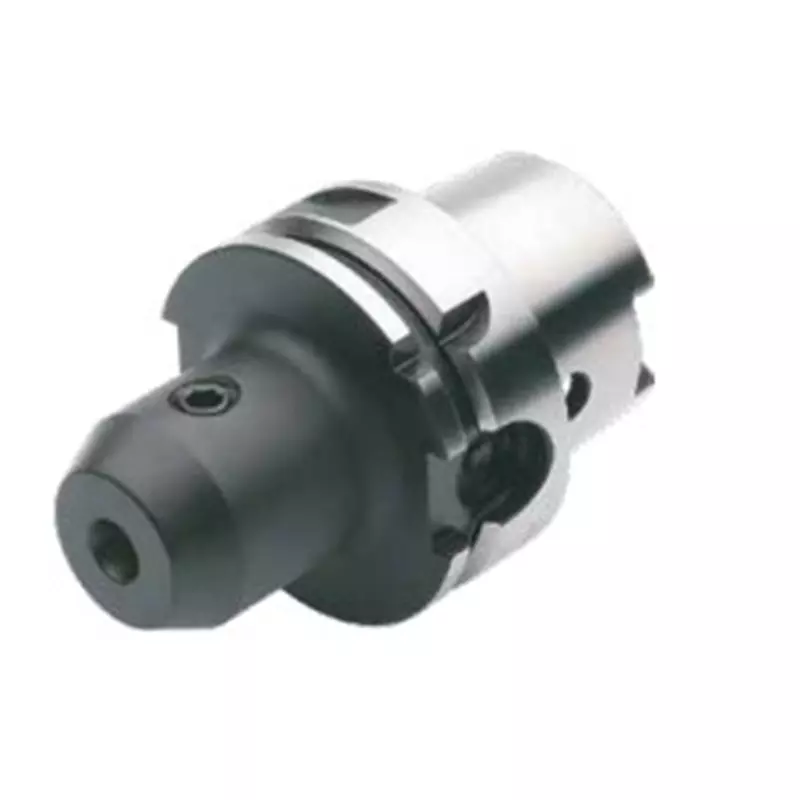

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-E HSK-AVerwendung:Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannfläche nach DIN 1835 Form E (Whistle Notch)ISO 12164-1 / DIN 69893-1 / HSK-A / Rundlaufgenauigkeit  ≤ 0,003 / G6,3 15.000 minLieferumfang: Mit Spannschraube und axialer VerstellschraubeHinweis: Ab D = 25 mit zwei Spannschrauben
